Какой шаг стропил использовать при кровле крыши
Крыша является одним из главных элементов дома, поэтому стоит уделить особое внимание правильному расчету каркаса крыши. Который будет выполнять функции скелета в вашем доме. Неправильный расчет всех нагрузок может привести к плачевным результатам в виде деформации кровли с последующим ее обрушением.
Содержание:
На что стоит обратить внимание перед проведением расчета
Методика расчета
Зависимость шага стропил от материала кровли
Определение шага стропил для односкатной крыши
Расстояние между стропилами для двухскатной крыши
Прежде чем приступить к монтажу кровельного покрытия необходимо произвести расчет стропильной системы, который будет зависеть от используемого материала, конструкции, климатических условий.
![shag-mezhdu-stropilami](/images/articles/shag-mezhdu-stropilami/tuskat-veranda7.jpg)
На что стоит обратить внимание перед проведением расчета
Перед началом строительства крыши необходимо выбрать тип стропильной системы. После чего произвести расчет всех нагрузок, которые будут приходиться на кровлю. К основным нагрузкам относят – вес каркаса, материала кровли, утеплителя, потолка, а также учитываются временные нагрузки, среди которых выделяют – вес снегового покрова, возможные порывы ветра, вес человека при проведении монтажа и эксплуатации крыши.
Расстояние между стропилами рассчитывают исходя из выбранного вида стропил и материала которым будет покрываться кровля.
Виды стропил
При строительстве крыш различной конструкции используют висячие или наслонные стропила. Наслонные – используются при установке одно- или двухскатных крыш. Они имеют две точки опоры – несущие стены или несущая стена и коньковый брус. Висячие стропила используют, когда необходимо перекрыть большие пролеты или создается ломанная крыша. В этом случае стропила опираются одним концом на стену, а вторым на встречную стропилу. Качество материала из которого изготовляется каркас, будет непосредственно влиять на надежность всей кровли.
![varianty-shaga-stropil](/images/articles/shag-mezhdu-stropilami/371.jpg)
Материал для стропил
В настоящее время используют дерево и металл. Деревянный брус или бревно используют в строительстве жилых домов, гаражей и прочих постройках. Железобетонные или металлические стропила используют при строительстве промышленных объектов, торговых центров, где необходимы широкие пролеты.
Методика расчета
Расстояние между стропильными ногами называют шагом стропил. Он не должен превышать одного метра, а минимальное значение – 60 см. Прежде чем произвести расчет необходимо измерить величину ската крыши. После чего полученное значение делим на ориентировочную величину шага меду стропилами. К результату прибавляют единицу и производят округление до целого числа в большую сторону. Так мы узнаем число стропил, которое нам понадобиться. Для того чтобы узнать точную величину расстояния между стропилами, для этого нам надо поделить длину скоса крыши на число стропильных ног.
Для большей наглядности, рассмотрим пример расчета:
длина скоса кровли – 28,5 м
шаг между стропилами выбираем равный 80 см
далее вычисляем: 28,5/0,8 = 35,625 м
к полученному числу прибавляем единицу: 35,625+1 = 36,625
в результате получаем, что нам необходимо 37 стропильных ног
точная величина шага стропил будет равна: 28,5/37 = 0,77 м
Это общая методика расчета, которая требует корректировки в зависимости от кровельного материала.
Зависимость шага стропил от материала кровли
Самыми распространенными кровельными материалами являются шифер, металлочерепица, профнастил, ондулин, мягкая кровля.
Стропильная конструкция для крыш из шифера
Шифер имеет широкое применение как кровельный материал, благодаря своей невысокой стоимости, устойчивости к перепадам температур. Из-за тяжести материала, необходимо устанавливать мощную стропильную систему. Расстояние между стропилами в этом случае будет зависеть от сечения бруса. Оптимальным значением является расстояние в 80 см, которое позволит не только выдержать повышенный вес, но и значительные снежные, ветровые нагрузки. Обрешетку в этом случае выполняют доской шириной не менее 3 см. В зависимости от вида шифера, обрешетку выполняют сплошной для гладких листов или разреженной для волновых.
Важно: шифер должен иметь не менее трех точек опор по краям и центру.
![obreshetka](/images/articles/shag-mezhdu-stropilami/1420310797_stropilnaja-sistema-dvuhskatnoj-kryshi-moydomik.net-10.jpg)
Шаг между стропилами для металлочерепицы
Все большее распространение среди кровельных материалов приобретает металлочерепица. Которая характеризуется простым процессом монтажа, а также поможет создать вашему дому свой уникальный вид. Листы металлочерепицы имеют малый вес, которые позволяют увеличить расстояние между стропилами от 600 до 950 мм, при сечении бруса 150х50 мм. Обрешетка в этом случае будет зависеть от шага волны листа. Так для волны в 350 мм возможно расстояние между досками в 30-40 см.
Важно: на свесах карнизов, ребрах скосов шаг обрешетки делается минимальным для большей надежности кровли.
![shema-stropil](/images/articles/shag-mezhdu-stropilami/dlya-metallocherepicy-obreshetka.jpg)
Шаг стропил под профнастил

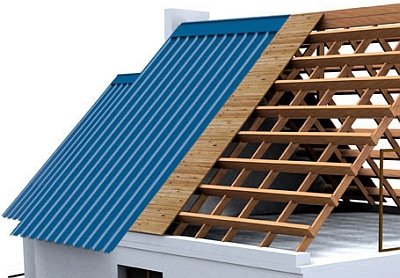

Профнастил – это оцинкованный лист стали, покрытый специальным покрытием, защищающим его от вредного воздействия окружающей среды. Большой выбор цветового решения, ширины гофры, позволит создать надежную и эстетически привлекательную крышу. Шаг стропил под профнастил будет напрямую зависеть от характеристики применяемого вида профиля, угла наклона кровли, ее конфигурации. Так же следует учитывать тот факт, что обрешетка под профлист крепится перпендикулярно. Стропильную систему изготавливают из брусьев сечением 50-75 мм либо из доски толщиной 20-50 мм и шириной – не более 15 см. Обрешетка может быть – сплошной с зазором между досками не более 10 мм, с обычным шагом – 20-40 см, и разреженная – расстояние между досками 50-75 см. Шаг стропил под профнастил рассчитывается по общей схеме и составляет 60-90 см.
![shag-mezhdu-stropilami-ondulin](/images/articles/shag-mezhdu-stropilami/1399847093_2-sploshnaja-i-razrjazhennaja-obreshetka.jpg)
Шаг стропил кровли из ондулина
Ондулин представляет собой волнистые листы, которые имеют высокую прочность и долговечность. При такой кровле стропильная система выполняется из сосновых досок сечением 50х200 мм, с шагом – 60-90 см. Сверху выполняется разреженная обрешетка 40х50 см.
Важно: если крыша имеет угол наклона больше 50 градусов, то обрешетка должна быть сплошной.
![pirog onduline](/images/articles/shag-mezhdu-stropilami/pirog_onduline.jpg)
Определение шага стропил для односкатной крыши
Односкатная крыша проста и не потребует от вас особых навыков монтажа. Чаще всего ее устанавливают на гаражи, бани, пристройки. Каркас крыши состоит из брусьев, которые опираются на стены здания. Расстояние между стропилами односкатной крыши будет зависеть от длины стропил. Здесь следует правильно подойти к выбору сечения бруса, так как чем больше расстояние, тем больше нагрузка на стропила. Для правильного подбора шага односкатной крыши следует воспользоваться данными из таблицы:
![rasche-shaga-stropil](/images/articles/shag-mezhdu-stropilami/rasche-shaga-stropil.jpg)
Расстояние между стропилами для двухскатной крыши
Двухскатная крыша имеет наибольшее распространение, не только из-за простоты устройства, но также из-за высокой надежности. Шаг стропил двухскатной крыши вычисляется по общей схеме. Если скосы одинаковые с обоих сторон, то можно произвести расчет одной части. Для этого определяем угол наклона скоса, здесь следует учитывать материал, которым вы будете покрывать крышу. Так при угле в 45 градусов и более можно использовать все виды покрытий. Для шифера, черепицы минимальный угол наклона составляет 22 градуса, для профнастила и мягкой черепицы – 12 градусов, для металлочерепицы – 14 градусов, для ондулина – 6 градусов. Длину стропил для двухскатной крыши рассчитывают с помощью теоремы Пифагора, в которой длина – гипотенуза, а высота крыши и половина ее ширины – катеты. Если пролеты больше 6 метров, то стропильная система дополнительно укрепляется подкосами и бабками, которые не позволят деформироваться стропильным ногам под тяжестью кровельного материала.
![stropilnaja-sistema-dvuhskatnoj-kryshi](/images/articles/shag-mezhdu-stropilami/1420310797_stropilnaja-sistema-dvuhskatnoj-kryshi-moydomik.net-10.jpg)
