Кровельные аэраторы для вентиляции крыши

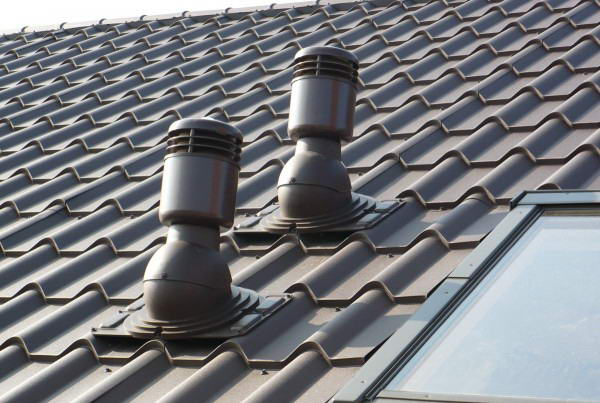

Аэраторы для кровли относятся к числу эффективных вентиляционных систем, предназначенных для удаления влаги и конденсата из-под крыши (так называемого подкровельного пространства). Установку аэраторов на кровле выполняют на крышах с различным уклоном, на скатных и плоских, с разнообразным типом покрытия – от мягкой кровли до металлочерепицы. На рис. ниже представлено фото аэраторов, установленных на двускатной крыше.

Содержание:

1. Причины появления конденсата

2. Воздействие конденсата

3. Принцип действия

4. Разновидности аэраторов

Причины появления конденсата

Подкровельное пространство крыш современных жилых построек насыщено конденсатными массами, осевшими на кровельных элементах. Влага под крышей является результатом жизнедеятельности людей в доме и постоянно присутствует в процессе эксплуатации всего строения. Основными факторами, способствующими появлению конденсата под кровлей, являются следующие объективные обстоятельства:

• Испарения и сырость, неизбежно возникающие в ходе будничной деятельности (принятие душа или ванны, стирка, приготовление пищи, влажная уборка), в результате чего теплые потоки паровоздушной смеси диффундируют через материалы перекрытий и образуют на холодной внутренней поверхности кровли конденсатные капли.

• Изменения суточной температуры окружающей обстановки, приводящие к охлаждению воздуха под крышей до точки росы из-за разницы температур на наружной и внутренней поверхностях кровли.

• Использование при монтаже стропильных ферм и обрешетки недостаточно просушенных пиломатериалов.

• Проникновение дождевой и талой воды через микротрещины рулонных покрытий мягкой кровли или дефекты установки других видов кровельных покрытий. Такое проникновение внешней влаги под крышу приводит к ее впитыванию утеплительными материалами и существенному повышению влажности воздуха подкровельного пространства.

Воздействие конденсата

Воздействие мельчайших водяных капелек на элементы строительной конструкции носит агрессивный характер и способно привести к негативным последствиям, в числе которых:

• Коррозия металлических креплений, приводящая к ослаблению соединений между деталями стропильных ферм и потере несущей способности стропильной системы.

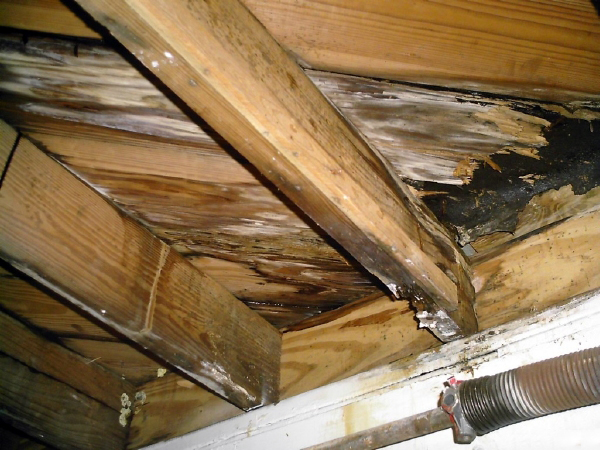

• Образование грибков, плесени, микроорганизмов, приводящее к прогниванию стропильной системы и ее разрушению. На рис. ниже приведено фото начавших разрушаться подгнивших деревянных фрагментов подкровельной конструкции.

• Расслоение кровельных покрытий из-за накоплений влаги в структуре кровельных материалов.

• Разрушение выравнивающей стяжки и возникновение разрывов в слоях гидроизоляции из-за увеличения объема замерзшей воды, накопленной в микропорах цементно-песчаных растворов.

Дополнительная информация. Выравнивающие стяжки, используемые при монтаже мягкой кровли на плоской поверхности, подготавливают из цементно-песчаных растворов, относящихся к категории капиллярно-пористых материалов.

При повышенной влажности окружающей обстановки микропоры частично заполняются влагой. При понижении температуры ниже нуля вода замерзает, то есть инициируется процесс кристаллизации воды. Объем воды в порах возрастает, при этом создается повышенное кристаллизационное давление, разрушающее монолит стяжки и нарушающее целостность гидроизоляции.

• Потери тепла, вызванные ухудшением теплоизоляционных свойств утеплителя при его подмокании.

Обратите внимание! При увлажнении утеплителя всего на 2% его теплопроводность возрастает на 40%. Теплоизолирующие материалы типа минераловатных плит, обладающих высоким коэффициентом водопоглощения, способны впитывать влагу из подкровельного пространства, теряя при этом свои теплотехнические качества. Минвата не удерживает уходящее тепло, подкровельное пространство промерзает вплоть до образования наледи, создавая предпосылки для образования плесени уже на стенах и потолках жилых комнат.

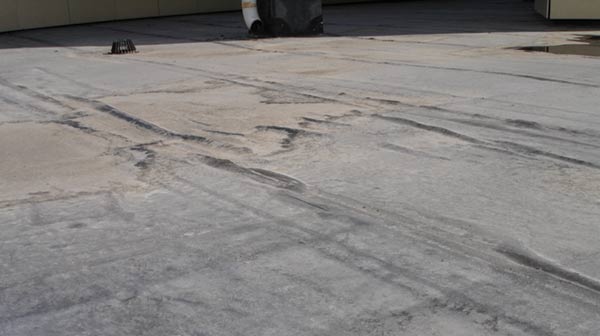

• Вздутия мягкой кровли, довольно часто встречающиеся при монтаже кровельных покрытий без использования кровельного аэратора или других вариантов вентиляции крыши. На рис. ниже показаны вздутия мягкой кровли, возникшие вследствие недостаточной вентиляции подкровельного пространства.

Это важно! Недооценка негативного воздействия подкровельной влаги, пренебрежение к установке различных устройств для вывода конденсатных масс, заниженное количество установленных аэраторов может привести к необходимости полного демонтажа кровли и повторного ее обустройства.

Принцип действия

Борьбу с сыростью и конденсатной влагой в подкровельном пространстве призваны проводить различные системы кровельной вентиляции, работающие на естественной или принудительной циркуляции воздуха под крышей жилого сооружения.

Вентиляция осуществляется при помощи отдушин, монтаж которых необходимо проводить по всей кровельной поверхности. При использовании аэратора для кровли, нередко называемого также дефлектором, флюгаркой или вентилем КТВ, выведение конденсатных масс осуществляется по принципу конвективного воздухообмена.

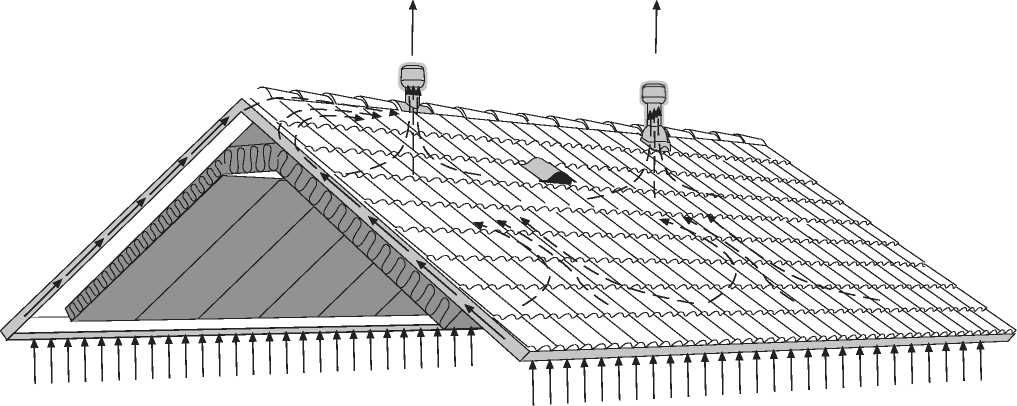

Холодные потоки свежего воздуха поступают из-под карнизов кровли и вытесняют за пределы крыши влажный теплый воздух подкровельного пространства. Устройство такой вентиляции обеспечивает эффективное проветривание вплоть до полного высушивания кровли изнутри с соблюдением минимальной разницы температур во избежание образования конденсата. На рис. ниже приведена схема движения воздушных потоков после установки кровельных аэраторов.

Количество устанавливаемых на крыше дефлекторов зависит от типа устройств вентиляции, площади крыши и ее особенностей. Способы монтажа вентиляционных систем с аэраторами отображены в многочисленных видео, предлагаемых на страницах интернета.

Аэратор сам по себе влагу не удаляет. Конструктивно аэратор является вариантом вентиляционного выхода или канала, выполняющего следующие функции:

• создание тяги для конвективного воздухообмена, способствующего достаточно быстрому осушению подкровельного пространства;

• поддержание оптимальной влажности воздуха под крышей.

Обратите внимание! Желая подчеркнуть значимость аэратора для многолетней безаварийной эксплуатации дома и необходимость его установки, кровельщики называют аэраторы легкими кровли, через которые «дышит» весь жилой комплекс.

Разновидности аэраторов

По степени локализации вентилируемых участков кровли аэраторы подразделяются на две категории:

• Точечные аэраторы, монтаж которых производится для вентиляции локальных участков кровли/крыши. Считаются дополнительными элементами основной вентиляционной системы.

• Непрерывные аэраторы, монтируемые по всей длине кровельной поверхности и выполняющие роль общей системы вентиляции.

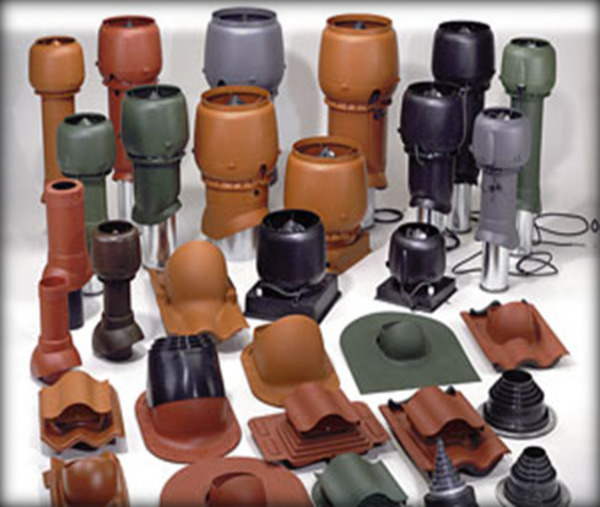

В зависимости от материала изготовления дефлекторы/аэраторы/флюгарки подразделяются на два вида:

• пластиковые изделия;

• изделия из нержавеющей стали.

Точечные аэраторы

Монтаж точечных дефлекторов предпочтителен на участках мягкой кровли с затрудненными условиями вентиляции, вызванными сложной конфигурацией скатов, и при наличии препятствий для воздушных потоков (типа окон мансардных построек или дымоходов).

Точечные дефлекторы подразделяются на два типа:

• скатные модели, устанавливаемые на скатах крыш;

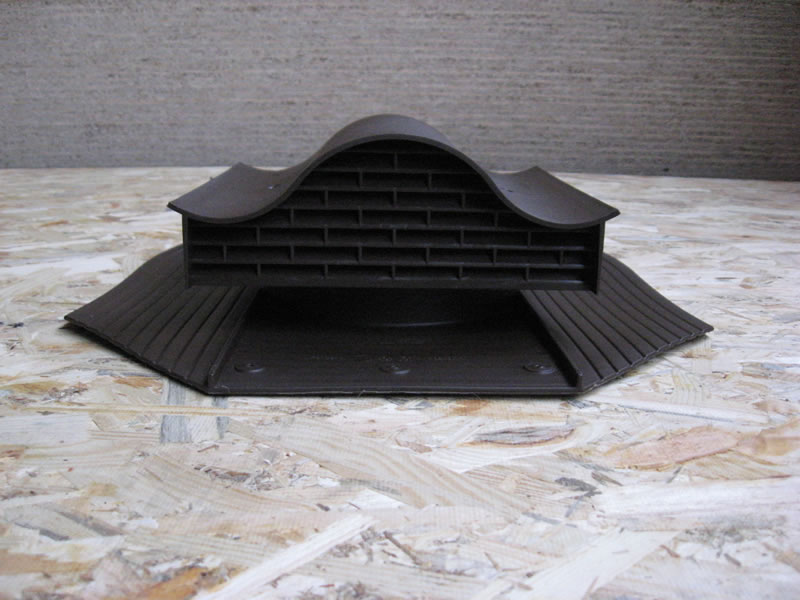

• коньковые модели, применяемые на коньках крыш.

Для скатов с уклоном выше 30 градусов применяют аэраторы КТВ (коньково-точечные вентили), нередко обозначаемые как вентили KTV. На пологих скатах они малоэффективны из-за незначительной разницы высот между коньком и карнизом крыши (слишком слабая тяга).

Это важно! Дефлектор КТВ зимой может засыпаться снегом, поэтому при определении потребного количества аэраторов для общей вентиляции кровли этот фактор необходимо учитывать.

Другим распространенным конструктивным вариантом скатных моделей являются трубчатые варианты, представляющие собой трубки диаметрами от 63 до 111 мм, проходящие насквозь кровельный «пирог». В обиходе такие дефлекторы называют бутылочными аэраторами.

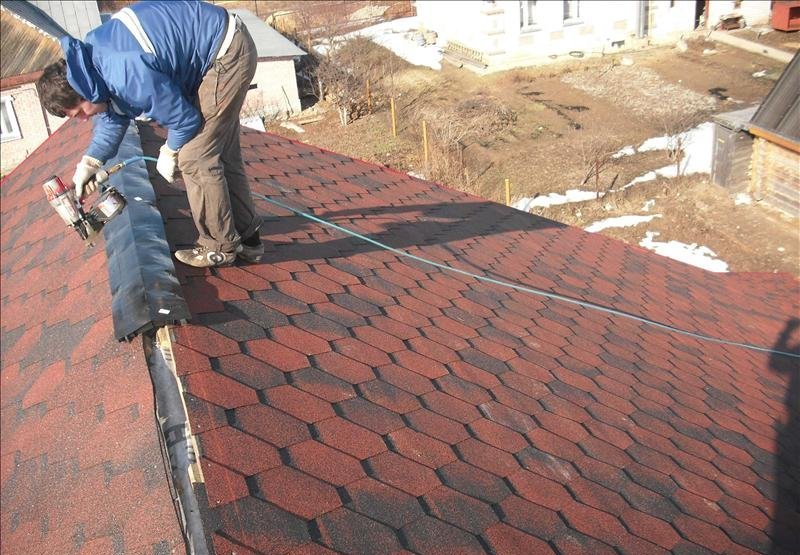

Аэраторы конькового типа применяются для вентиляции мансард с утеплением конвективного типа «под конек», параллельно удаляя из конструкции кровли испарения битума, входящего в состав мягкой черепицы. На рис. ниже показан рабочий момент установки конькового дефлектора. Технологию этой сложной работы можно найти на видео в интернете по кровельным тематикам.

Непрерывные аэраторы

Дефлекторы непрерывного типа монтируются по всей длине карнизов, хребтов и конька при вентиляции крыш, покрытых натуральной черепицей. На коньке используется специальная эластичная лента с мембранами, позволяющими «дышать» подкровельному пространству. Вентиляционные элементы закрываются сверху кровельным материалом, что делает их совершенно незаметными на кровле.

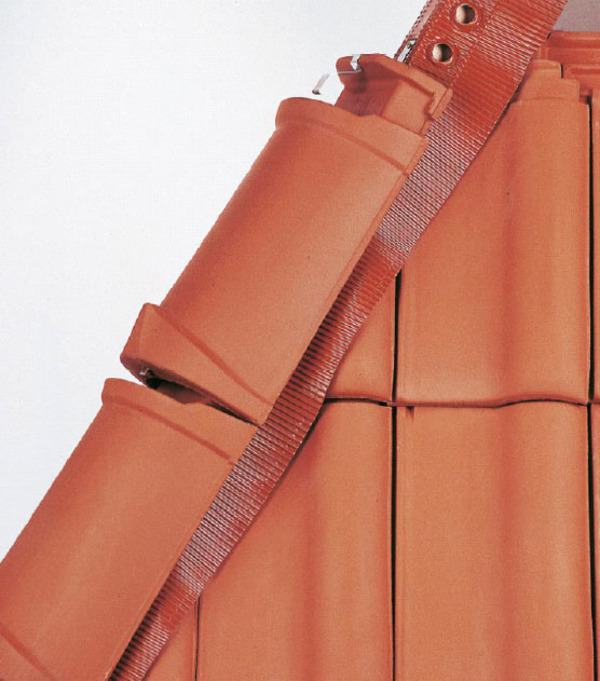

Непрерывные аэраторы оснащены встроенными фильтрами, предотвращающими попадание в их конструкцию мелкого мусора. На рисунке показан элемент вентиляционной системы для кровли из натуральной черепицы.

Потребность в аэраторах/дефлекторах обусловлена необходимостью обеспечения эффективной вентиляции всех утепляемых участков под крышей. Ранее чердаки не утеплялись, паровоздушные потоки беспрепятственно покидали подкровельное пространство через многочисленные щели в кровле. Стропильные системы зданий не подвергались воздействию влаги и служили достаточно долго.
